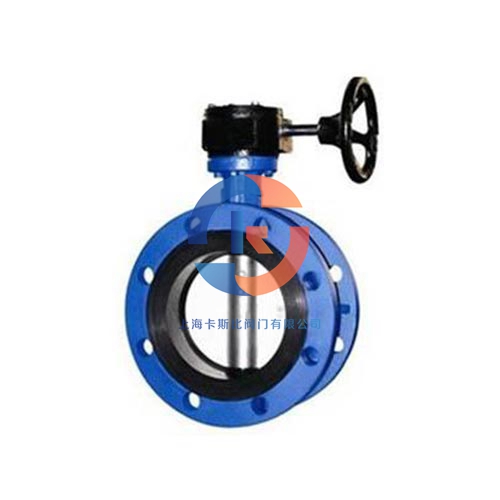

氣動法蘭蝶閥的安裝要求

我們知道安裝質量會對閘閥的后期使用產生很大影響。

1.在安裝氣動法蘭蝶閥之前，我們應該堅持法蘭蝶閥各部位無缺件，型號正確，檢查閥體內無雜物，電磁閥和消音器無堵塞，將閘閥和汽缸置于關掉狀態。

2安裝氣動法蘭蝶閥之前，請檢查管路。管道中無焊渣等異物，保證法蘭焊接正確。法蘭蝶閥安裝后，禁止再次焊接法蘭，以防燙傷橡膠件。

3.將汽缸安裝于閘閥上(安裝方向可以和閥體平行或豎直)，然后看絲孔是否對齊，不會有大的誤差。如果有一點誤差，只要稍微旋轉缸體，隨后扭緊螺絲。

4.法蘭蝶閥體手動啟閉阻力適中，氣動法蘭蝶閥扭距與所選執行機構扭距一致。

5.法蘭蝶閥連接法蘭規格正確，管卡法蘭符合法蘭蝶閥法蘭標準。建議法蘭蝶閥使用專用法蘭，但不要使用平焊法蘭。

6.安裝管路法蘭應當居中并與法蘭蝶閥對齊。

7.安裝法蘭螺栓，并用手扭緊。保證氣動法蘭蝶閥與法蘭對齊，隨后小心地開啟和關掉法蘭蝶閥。8.完全開啟閘閥，用扳手按對角線順序扭緊螺栓，不使用墊圈。不要把螺栓擰得太緊，以避免閥環嚴重變形和過大的打開和關掉扭距。

9.安裝后觀察氣動法蘭蝶閥(通常供氣壓力為0.4~0.6MPa)。調節時，手動開啟和關掉電磁閥(只有在電磁閥線圈斷電后才有效)，并觀察氣動法蘭蝶閥的開啟和關掉狀況。若是在調節時發現閘閥在開啟和關閉過程開始時有些困難，隨后正常，就需要減小汽缸的行程(同時向內調節汽缸兩端的行程調節螺絲，調節時把閘閥運行到打開位置，隨后關掉氣源再進行調整)，直到閘閥的開啟和關掉順暢，無泄漏為止。還需要注意的是，可調消音器能夠自力式壓差控制閥門的開閉速率，但不能調節太小，否則可能造成閘閥不動作。看完小編的介紹，相信大家安裝氣動法蘭蝶閥時能留意到更多細節。
